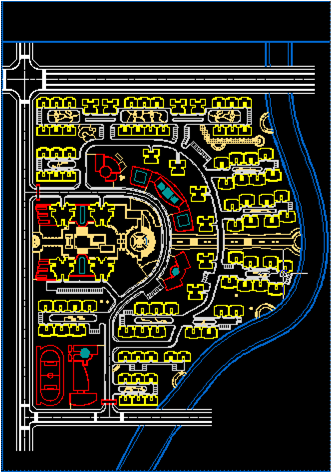

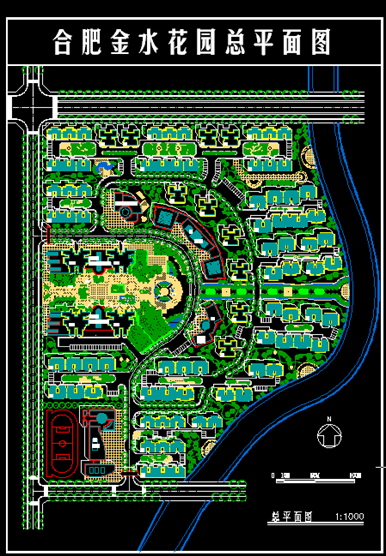

啟動AutoCAD軟件，打開合肥金水花園總平面圖進行觀察，并將圖紙整理為整體框架層和文字說明層兩層。把不需要的綠化和鋪裝等進行刪除。如圖01～圖03所示。





圖　01




圖　02　
　　　　　　　　　


圖　03



接下來我們分析在AutoCAD中對圖紙整理的過程。

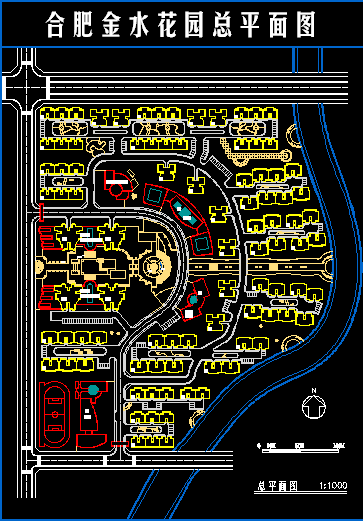

一、打開合肥金水花園總平面圖，注意在打開時通常我們指定字體樣式為gbcbig.shx，可以正確顯示大部分常用字體。如圖04～圖05所示。




圖　04




圖　05

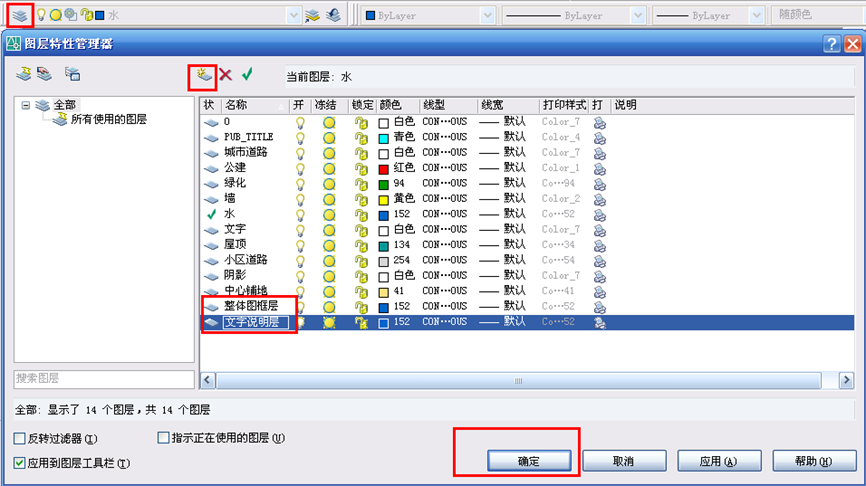

二、打開圖層特性管理器新建整體圖框層和文字說明層以便于文件管理。如圖06所示。




圖　06

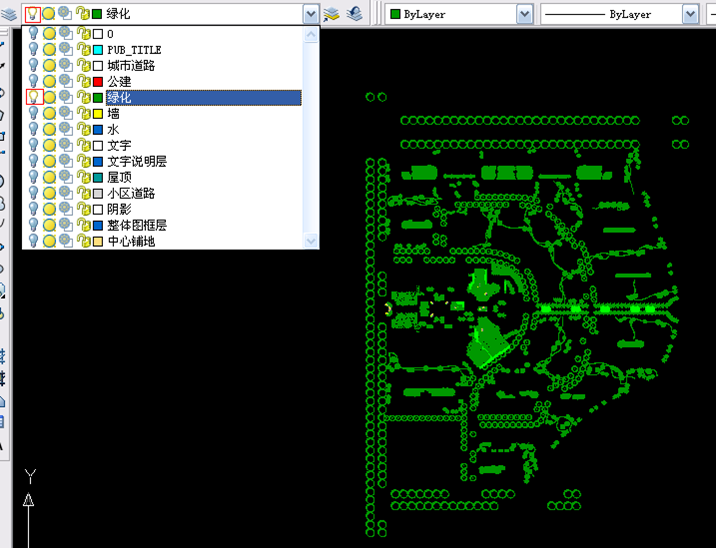

三、接下來我們要把圖紙中我們不需要的部分刪除，如綠化、鋪裝、屋頂?shù)扔绊懳覀兒笃谔钌�的圖塊都需刪除。我們可以每次只顯示一個圖層來進行刪除，這樣就不會對其他圖層有影響，并且方便觀察。如圖07所示。




圖　07

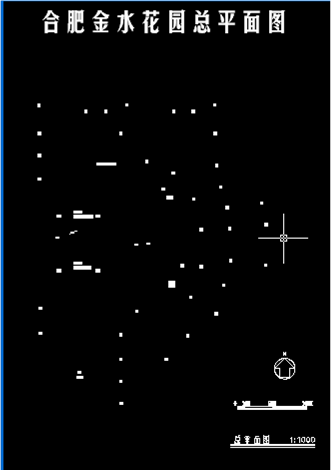

四、通過上述方法將多余的圖塊都刪除后，我們的圖紙就基本整理好了，如圖08所示。接下來將剩下的圖塊通過選擇并分別放置到整體圖框層和文字說明層。如圖08～圖10所示。




圖　08



 圖　09



圖　10
