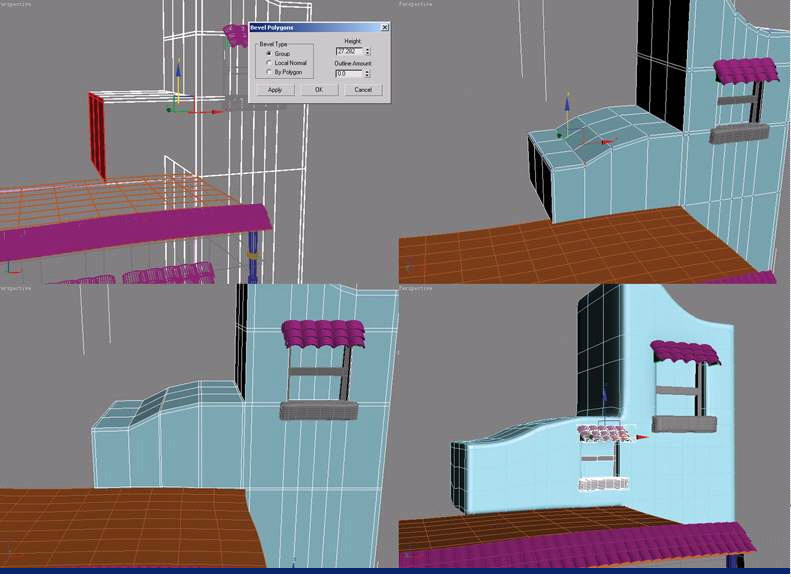

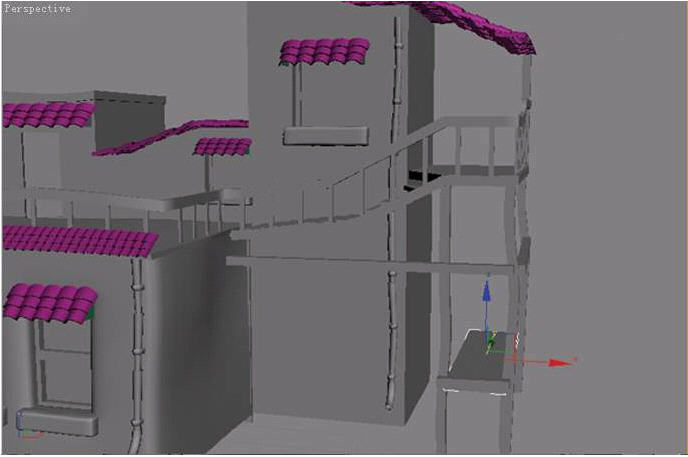

圖8-1

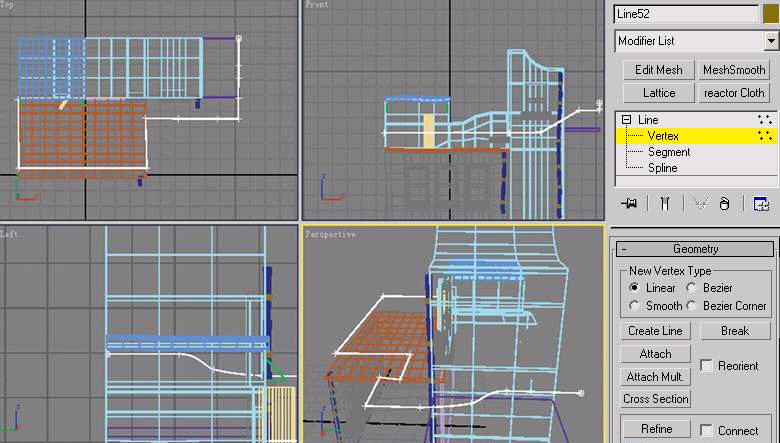

(11) 在Create（創建）面板二維圖形中選擇Line（線），在Top（頂）視圖建立出樓梯的走向，注意轉折處的調節。建立完成后回到Perspective（透視）圖中，繼續調節樓梯Z軸向的位置，如圖8-2所示。
圖8-2

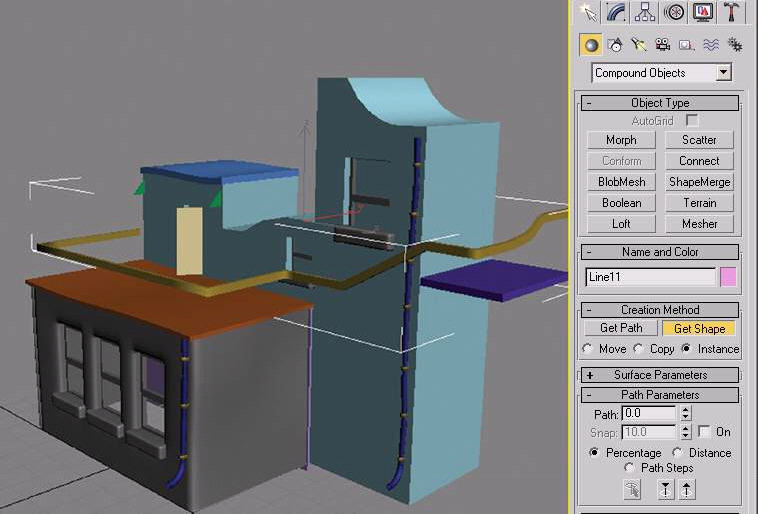

(12) 繼續用Line（線）制作出樓梯底部扶手的截面圖形，然后選擇剛剛建立的路徑Line（線），在Create（創建）面板Geometry（幾何體）Compound Objects（合成物體）中使用Loft（放樣）命令。點擊Get Shape（拾取截面圖形）命令按鈕，選擇截面圖形，制作出樓梯底部扶手，如圖8-3所示。
圖8-3

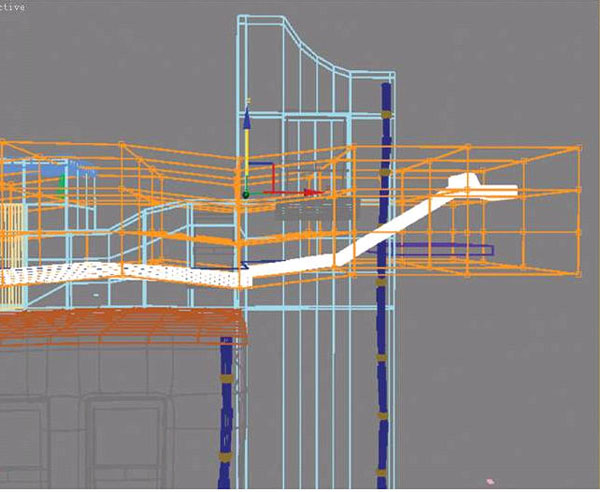

(13) 在Modify（修改）面板中選擇加入FFD Box（自由變形盒子）修改命令，把樓梯修改成歪歪扭扭的形狀，增加卡通的氣氛，如圖8-4所示。
圖8-4

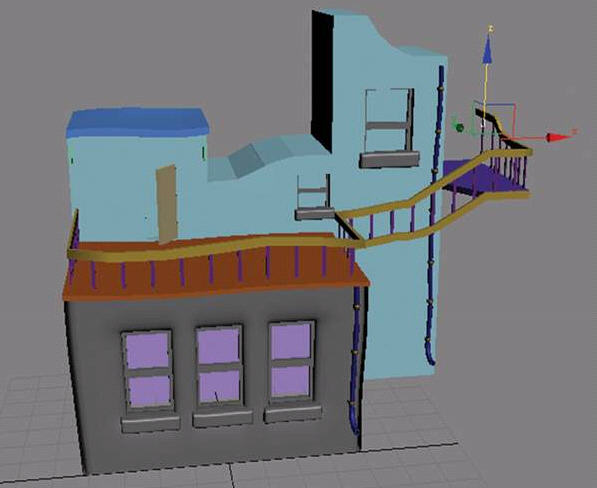

(14) 建立Box（長方體）物體制作出樓梯的欄桿，然后按住鍵盤的Shift鍵做復制樓梯欄桿的操作，如圖8-5所示。
圖8-5
圖8-5

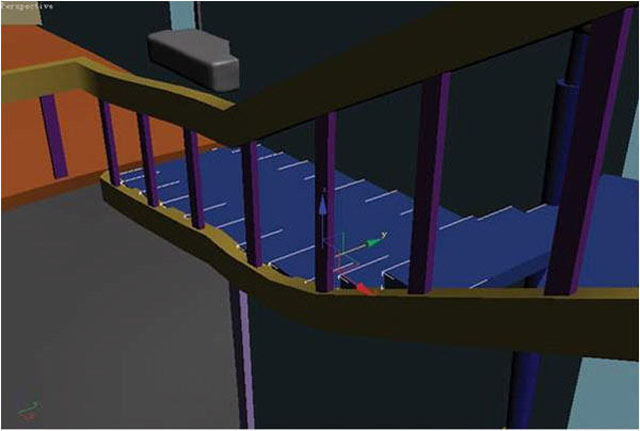

(15) 繼續建立Box（長方體）物體，復制制作出樓梯的底板，然后在轉彎處做適當?shù)男D(zhuǎn)角度，如圖8-6所示。
圖8-6

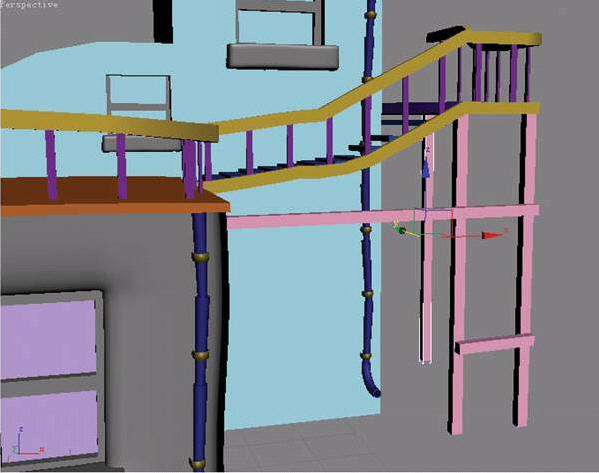

(16) 繼續制做出樓梯支架，注意多加一點橫段數，否則在加入FFD Box（自由變形盒子）命令進行修改后彎曲的不會太圓滑，如圖8-7所示。
圖8-7
(17) 用基本幾何形體繼續添加一些房屋的細節，如樓梯的橫秤和支撐房子的木桿等，效果如圖8-8所示。
圖8-8

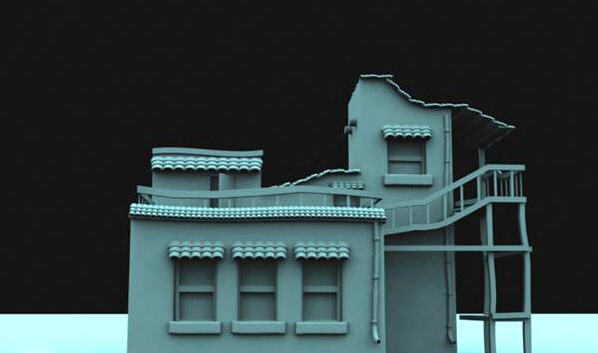

(18)到此，整個卡通房子的建模過程就完了，利用3dsmax提供的天光配合Light tracer光照追蹤渲染引擎進行最終成品渲染，效果大致如圖8-9所示。
圖8-9
