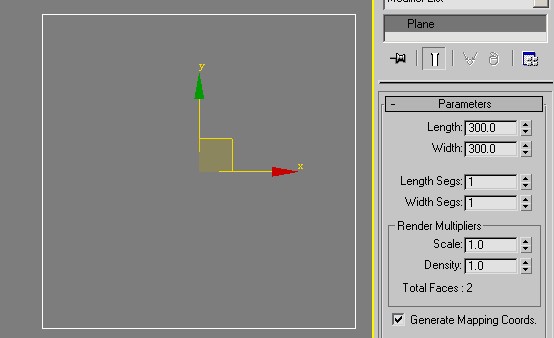

2.         從【Plane】開始，由于排氣扇是正方形的，【Plane】創建時便把長和寬都創建成300X300個單位。如圖PQS—2所示。

圖PQS—2

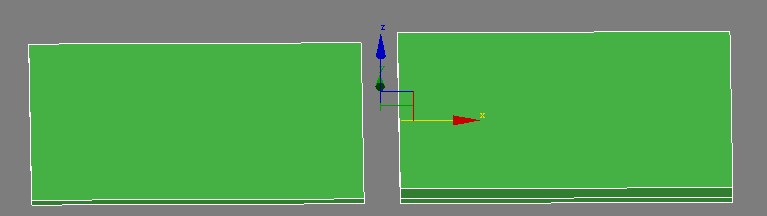

3.         把【Plane】轉換成可編輯多邊形，選擇所有的面擠壓出一定的厚度，當然這一步的創建也可以通過【BOX】來實現，至于是通過那種方式純屬個人愛好，我就是比較愛從【Plane】開始，至于別人來說，愛咋地咋地。再次拉伸出一定的厚度，這是為了制作傾斜的效果。其制作效果及流程，如圖PQS—3所示。

圖PQS—3

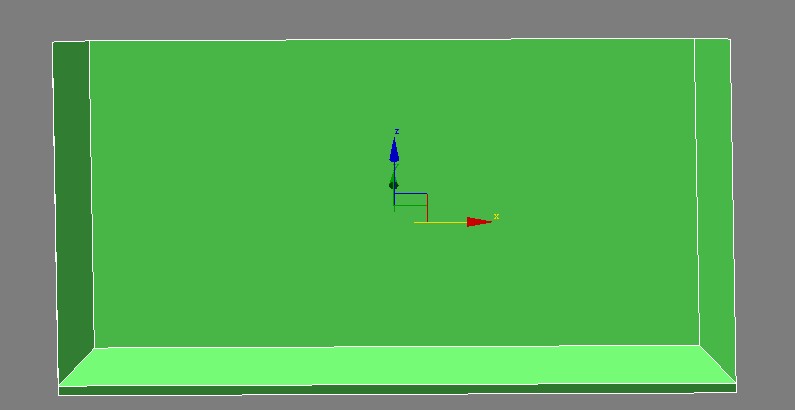

4.         選擇最上面這個面，執行【Outline】縮放得小一點。如圖PQS—4所示。

圖PQS—4

5.         為了創建圓化的效果，我在這里把邊切開多個。如圖PQS—5所示。

圖PQS—5

6.         選擇上部的面使用【Inset】工具執行兩次。如圖PQS—6所示。

圖PQS—6

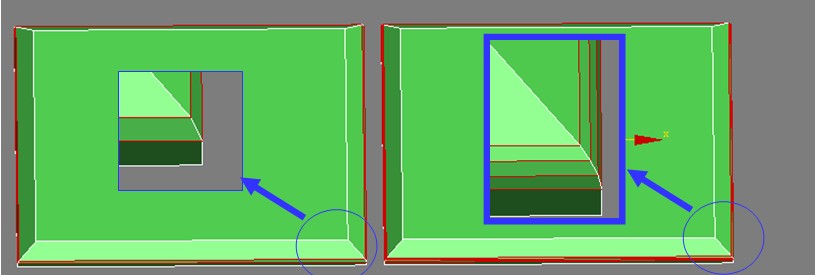

7.         進行中間面的倒角處理其中一個角的放大示意。如圖PQS—7所示。

圖PQS—7

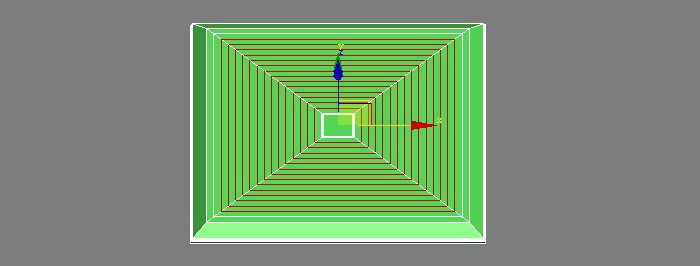

8.         選擇對角線的所有的邊進行【Connect】處理，至于連接出來的邊是多少那則由個人喜好決定。如圖PQS—8所示。

圖PQS—8

9.         把剛連接出來的邊轉換成面，執行右擊【Inset】，這時在【Inset】對話框里選選【By plolygon】把每一個面分隔出一個區域。如圖PQS—9所示。　

圖PQS—9

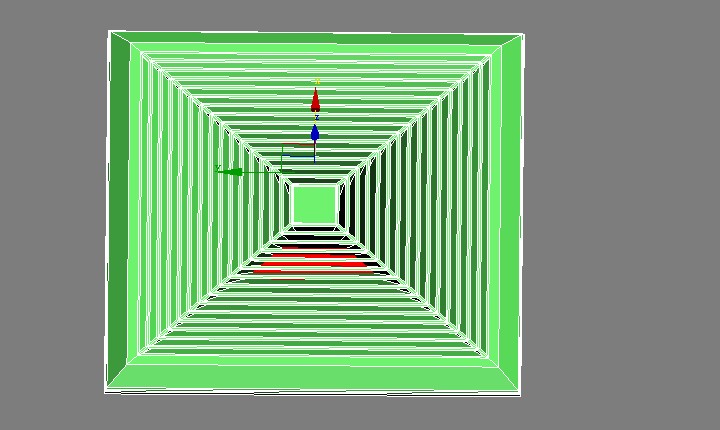

10.         進行進行這些面的擠壓。如圖PQS—10所示。

圖PQS—10

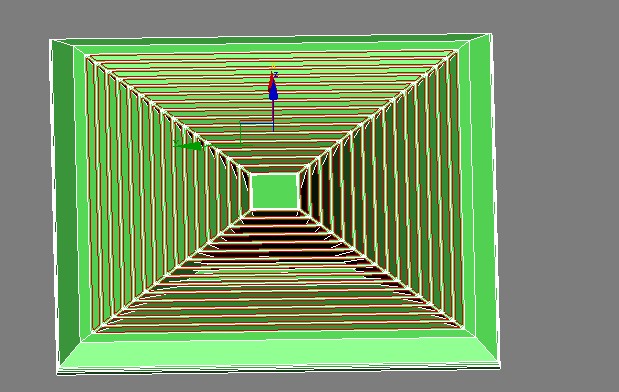

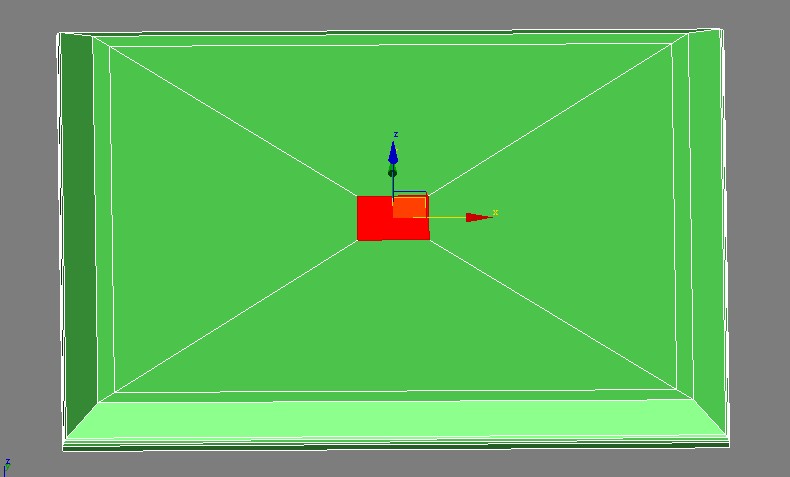

11.         進行往中心點方向同時縮放。如圖PQS—11所示。

圖PQS—11

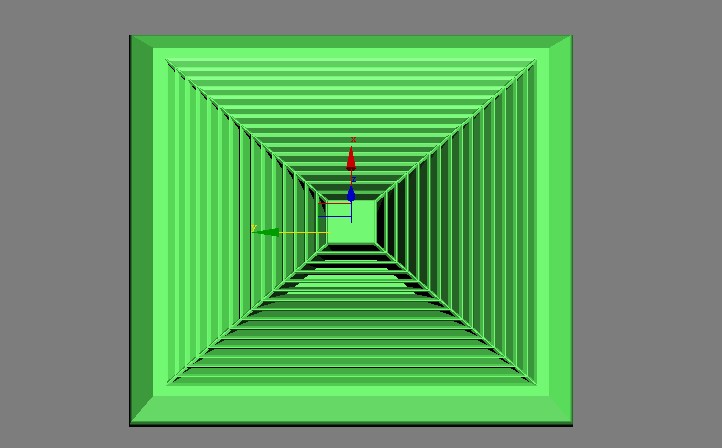

12.         把這里的面轉換成邊，再轉換成面，再進行邊的轉換，取消一部分邊，只保留轉角處的邊。如圖PQS—12所示。把這些邊進行切角處理，就成了最終的結果。

圖PQS—12
