一、     茶杯的印象：　　

有的茶杯杯身是有造型的，有的茶杯杯身是光滑的，對于有造型，我們可以把造形和螺絲分開制作，然后采用精確對接的方式。對于沒有造形的，我們則可以從螺絲口制作作為開始的地方，然后在邊界上復制出來。

二、    光滑瓶體的制作方式：　　

1.   首先看看最終的模型效果圖。如圖PT—1所示。

　                                　

  圖PT—1　　

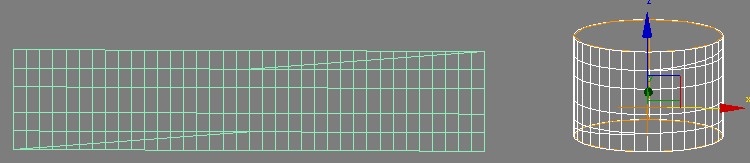

2.   觀察以上模型，可以發現這個案例中的螺絲分成兩段，這樣可以考慮使用一個圓來分成兩部分。首先創建一個【plane】，并右擊轉換成可編輯多邊形，并把兩個面的對角線連接出來。最終的結果，如圖PT—2所示。我這樣做的目的是為了把一段螺絲分成兩段，這里剛好是兩個圈，最后各去掉一半后，剛好是一個螺絲。　　

  圖PT—2　　

3.   因為這里的螺絲分段比較多，出于此目的，我們可以多插入些豎向的邊。這里如果分成兩半段螺絲，盡量的插入奇數邊，如圖PT—3所示。我這樣做的目的是為了把一段完整的螺絲分成兩半段。　　

  圖PT—3　　

4.   打開捕捉在每段螺絲兩邊的中點執行【Quicksilce】分成兩半段螺絲，由于以上我們使用奇數邊的插入，當我們分開兩部分時剛好與正中間的點重合，如圖PT—4所示。　　

  圖PT—4　　

5.   把分割后的邊各使用移除去一半，保留上下最后的結果是一個螺絲圈。最后的結果，如圖PT—5所示。　　

  圖PT—5　　

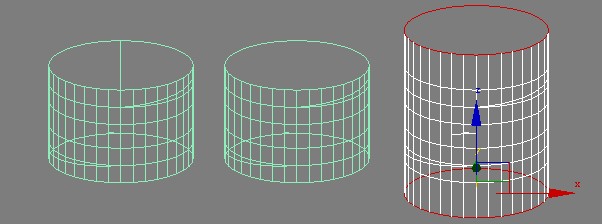

6.   使線成圓。選擇制作好后的對象，執行Bend彎曲。最后的結果，如圖PT—6所示。　　

  圖PT—6　　

7.   把成圓后的對象執行右擊轉換成可編輯多邊形，選擇邊界轉換成點焊接。再次選擇邊界進行縮放復制。最后的結果，如圖PT—7所示。
　　

   圖PT—7　　

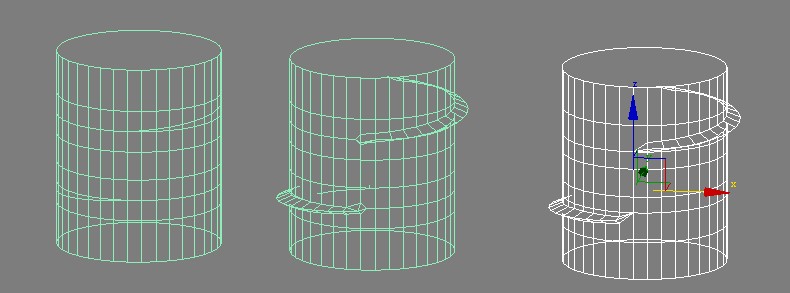

8.   選擇螺旋線進行擠壓處理，并對擠壓后的螺絲進行端點處理，處理的方法請參考前面的螺絲制作的案例。這里最后處理的結果，如圖PT—8所示。
　　

9.   進行對螺絲的最終效果處理，并對擠壓后的螺絲進行端點處理，處理的方法請參考前面的螺絲制作的案例。這里最后處理的結果，如圖PT—9所示。
　　

 圖PT—9　　

10.   把螺絲上下兩半段，使用移動工具盡量的讓其靠近，并把杯子的上下螺絲口部分空留出來。且選擇杯口的下面邊界，使用縮放工具復制出瓶體的部分。如圖PT—10所示。
　　

11.   對瓶身進行邊界復制，盡量的控制和實物的模型相同的轉角。如圖PT—11所示。
　　

12.   瓶子的內部制作。到此我們已經把杯子的外部制作了出來，但此杯還是缺少內部的厚度，也許有人會想，使用編輯修改器【shell】(殼)命令，不妨可以試一下，原來我也曾這樣制作過，只是最后發現內部也會出現螺絲的痕跡，這里我對于厚度的思考是這樣的：對于三維模型來說，我們理解其厚度的方式是通過邊口處的。這里我對杯子的理解是內外兩層皮，我們可以通過復制一個出來，并把這個復制出來的對象選擇面后進行【Filp Normal】（翻轉面法線）,這里只要把螺絲口部刪掉，補齊高度就可以了。其制作過程，如圖PT—12所示。
　　

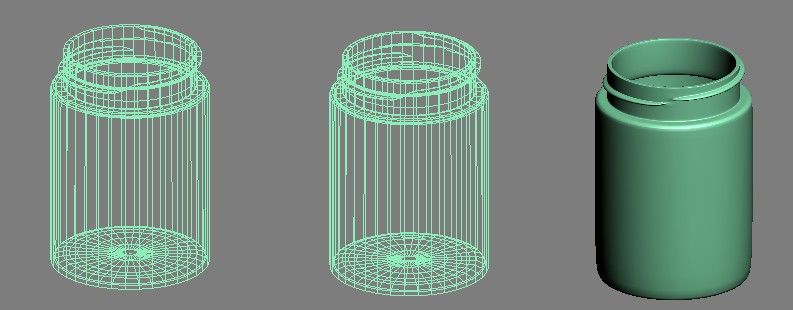

13.   把內外兩層杯體通過右擊【Attach】（結合）在一起，選擇邊界轉換成點，進行焊接，并把邊口進行合適于此杯的光滑處理。如圖PT—13所示。
　　

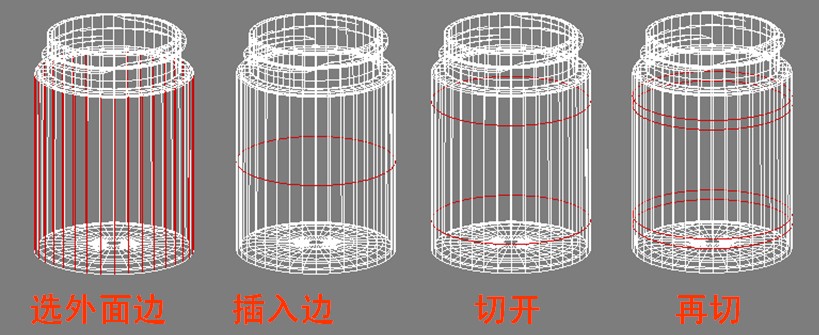

14.   杯把子的處理。選擇杯子外圈部分的所有邊，可以通過【Ring】（環選）快速選擇，執行右擊【Connect】（連接）出一條邊來，這樣連接了來的目的是為了下面執行右擊【Chamfer】（切開）時，可以同時往兩邊同時分開，再次切開一次，是為了把杯把子制作的面分出來。如圖PT—14所示。　　

         圖PT—14　　

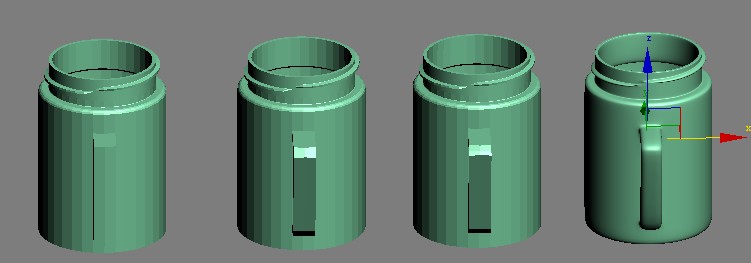

15.   選選用來制作杯把子的面，進行擠壓，只要求擠【Attach】（結合）在一起，選擇邊界轉換成點，進行焊接，并把邊口進行合適于此杯的光滑處理。如圖PT—15所示。
　　

16.   后面的把子的制作，可以參考本站中有關于《3ds max教程：碗及茶杯建模》在這里我僅對后面幾個必要的邊的處理進行步驟上的操作。如圖PT—16所示。至此這個模型的制作全部結束。
　　

          圖PT—16　　

         圖PT—15　　

        圖PT—13　　

        圖PT—12　　
